非金屬密封墊片（柔性石墨除外）的耐熱性和高壓性能不如金屬材料。因此，為了解決高溫高壓設備的密封問題，制定了金屬復合密封墊片。

一、金屬包裝密封墊片

密封墊以非金屬材料為芯板，表面覆蓋厚度為0.25~0.5mm的金屬板。根據包裝情況，可分為全包裝密封墊、半包裝密封墊、波形包裝密封墊、兩層包裝密封墊等。

選擇金屬板結合材料的彈性、耐熱性和耐腐蝕性。主要有銅鍍鋅鋼板、不銹鋼、鈦、蒙乃爾合金等。銅、鍍鋅鋼板和不銹鋼被廣泛使用。

作為金屬包裝密封墊的核心材料，耐熱性是一個重要的考慮因素。一般采用石棉板或低橡膠石棉橡膠板、耐高溫碳纖維或瓷纖維（一般指碳化硅纖維、氮化硅、氮化硼纖維）和柔性石墨板。

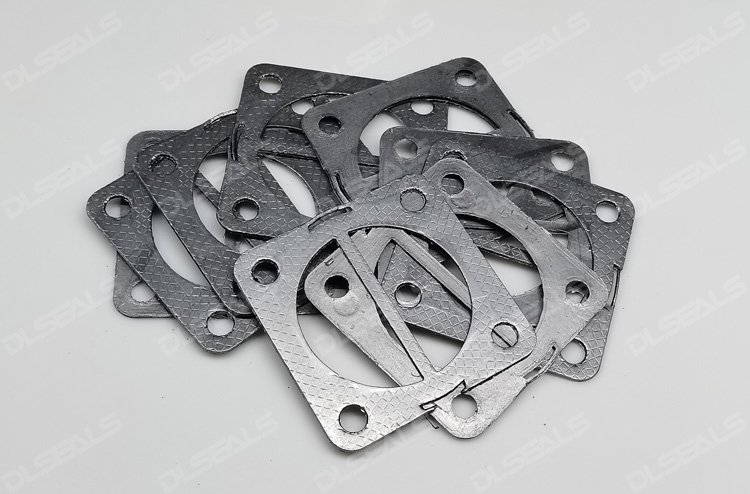

金屬包裝密封墊的另一個特點是可以制成各種不同的墊片。例如，橢圓形、方形、叉形或更復雜的形狀可以滿足不同熱交換器管箱和非圓形壓力容器的密封要求，而其他復合密封墊不能。

目前，煉油行業使用的全覆蓋密封墊片較多。

二、金屬帶纏繞式密封墊片

繞組密封墊片由薄金屬波帶和石綿或柔性石墨等非金屬帶代替繞組成螺旋形，焊接金屬帶的開始和結束。海外也被稱為螺旋墊片。

纏繞墊密封墊有四種類型。鋼鏈的剖面形狀也有兩種:W型和V型。W型鋼帶的彈性優于V型，但加工難度大，所以目前國內絕大多數采用V型。剖面圖見3。

鋼鏈材料一般包括低碳鋼、不銹鋼、鈦、蒙乃爾合金等，厚度0.15~0.2mm。我國大部分采用低碳鋼和1Cr18Ni9Ti不銹鋼。在非金屬帶材中，石棉帶是主要的。近年來，柔性石墨材料發展迅速，有很大的替代石棉纏繞墊的趨勢。此外，聚四氟乙烯帶、陶瓷纖維紙和碳纖維紙也出現在海外。纏繞墊的標準為1162-82。

加內外環對提高盤繞密封墊的密封特性有一定的作用。由于金屬帶的截面形狀使纏繞墊具有一定的彈性，加上內外環，當標準墊壓力時，外環和內環各自處于拉力和壓力狀態；當標準墊負荷下降時，內外環儲存的能量釋放提高了密封墊的彈性。與其他類型的墊片相比，它增強了對壓力和溫度變化的適應性，大大降低了二次擰緊的重要性。

此外，增加內環可以防止過度擰緊造成的墊片風阻，減少法蘭之間的間隙，避免液體渦旋對墊片的腐蝕；增加外環有利于安裝過程中墊片的定位。
