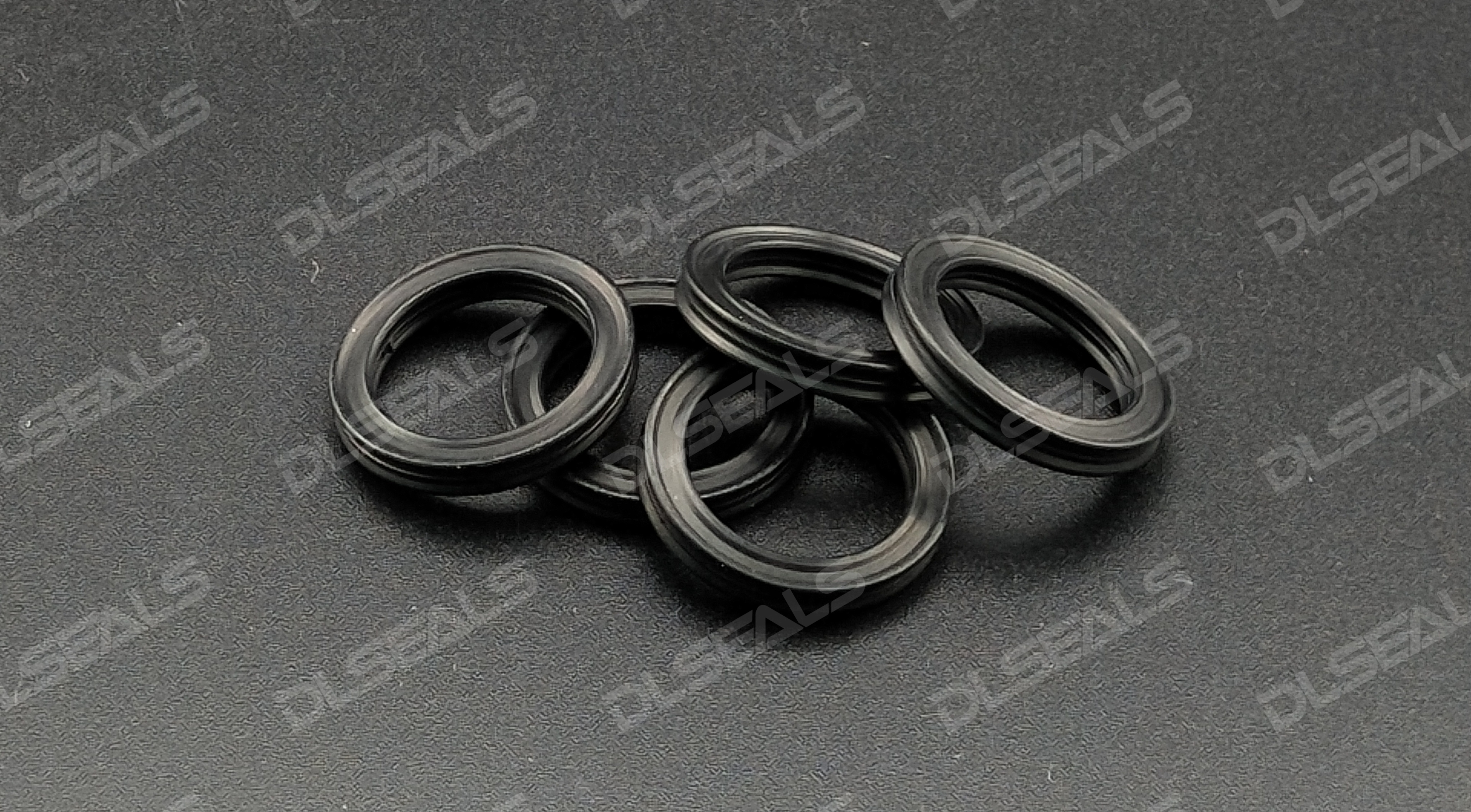

星型密封圈（也稱為X型密封圈或星型環）是一種在液壓和氣動系統中廣泛應用的密封元件，具有獨特的結構和優異的密封性能。本文將詳細探討星型密封圈的功能、類型、材料選擇、設計要點及應用場景。

一、星型密封圈的功能

1. 防止泄漏

   • 星型密封圈的主要功能是防止液壓或氣動系統中的流體泄漏。其獨特的星型截面結構提供了多道密封，即使在高壓和高速條件下也能保持良好的密封效果。

2. 防止外部污染物進入

   • 星型密封圈能夠有效阻止灰塵、水分和其他外部污染物進入系統，保護內部部件免受損壞。

3. 承受雙向壓力

   • 星型密封圈能夠在兩個方向上承受壓力，適用于雙向運行的液壓缸和氣缸。

二、星型密封圈的類型

1. 單作用星型密封圈

   • 單作用星型密封圈適用于單向壓力的密封，通常用于液壓缸的活塞桿或活塞側。

2. 雙作用星型密封圈

   • 雙作用星型密封圈適用于雙向壓力的密封，可以在兩個方向上提供有效的密封，廣泛應用于液壓缸的活塞桿和活塞側。

3. 復合星型密封圈

   • 復合星型密封圈結合了星型環和其他類型密封圈（如O型圈）的特點，提供更全面的密封解決方案。

三、材料選擇

1. 丁腈橡膠（NBR）

   • 丁腈橡膠具有良好的耐油性和耐磨損性，適用于大多數液壓和氣動系統。它在常溫下的性能穩定，但在高溫環境下可能需要輔助冷卻。

2. 氟橡膠（FKM）

   • 氟橡膠具有優異的耐化學性和耐高溫性能，適用于腐蝕性介質和高溫環境。但其成本較高，通常用于特殊工況。

3. 聚氨酯（PU）

   • 聚氨酯具有高強度和耐磨損性，適用于高負載和高速運動的應用。它在低溫環境下性能良好，但在高溫時可能變形。

4. 聚四氟乙烯（PTFE）

   • 聚四氟乙烯具有極佳的化學穩定性和耐高溫性能，適用于極端化學環境和高溫環境。但其彈性較差，通常需要與其他材料結合使用。

四、設計要點

1. 截面結構

   • 星型密封圈的截面結構是其核心設計要點。星型截面提供了多個密封面，增強了密封性能。設計時應確保截面的對稱性和均勻性，以保證密封效果。

2. 材料硬度

   • 星型密封圈的材料硬度直接影響其密封性能和使用壽命。通常選擇邵氏硬度在70-90之間的材料，以平衡密封效果和耐磨損性。

3. 溝槽設計

   • 星型密封圈的溝槽設計應與密封圈的外形相匹配，確保密封圈在溝槽中能夠自由移動并提供有效的密封。溝槽的寬度和深度應根據密封圈的尺寸和應用條件進行調整。

4. 安裝與維護

   • 星型密封圈的設計應便于安裝和維護，避免復雜的拆卸和調整步驟。設計時應考慮裝配的方便性和密封圈的更換周期。

五、應用場景

1. 液壓缸

   • 星型密封圈廣泛應用于液壓缸的活塞桿和活塞側，提供雙向密封，防止液壓油的泄漏和外部污染物的侵入。

2. 氣動缸

   • 在氣動缸中，星型密封圈用于保持氣壓并防止氣體泄漏，確保氣動系統的穩定運行。

3. 工程機械

   • 在挖掘機、裝載機、推土機等工程機械中，星型密封圈用于液壓系統，確保設備的正常運行和高效作業。

4. 工業自動化

   • 在工業自動化設備中，星型密封圈用于氣動執行機構、液壓缸等部件，確保系統的穩定運行和精確控制。

5. 汽車工業

   • 汽車中的液壓懸掛系統、轉向系統和制動系統中都會使用星型密封圈，以保證汽車的操控性和安全性。

六、總結

星型密封圈因其獨特的星型截面結構和優異的密封性能，成為液壓和氣動系統中的重要密封元件。選擇合適的星型密封圈類型和材料，以及進行合理的設計，可以顯著提高系統的可靠性和穩定性。了解星型密封圈的功能、類型、材料選擇、設計要點及應用場景，有助于在實際工程中選擇和使用最合適的密封圈，以滿足特定的應用需求。
