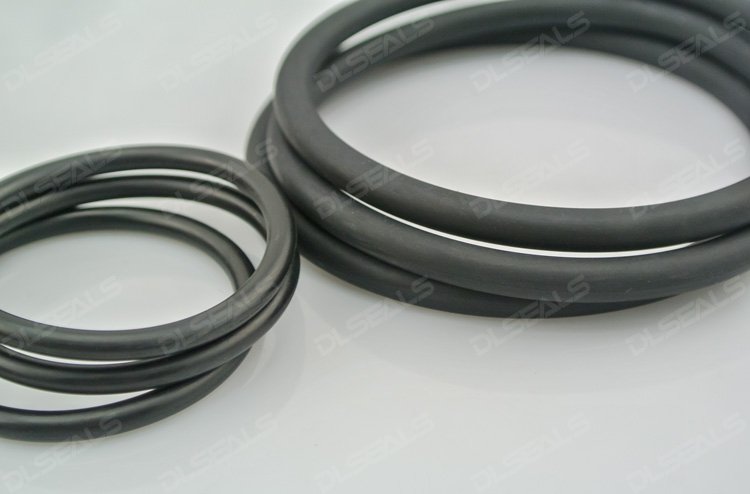

O型圈密封件是典型的擠壓密封件。O型圈截面直徑壓縮率和拉伸量是密封結構的主要內容，對密封性能和使用壽命具有重要意義。O型圈密封件的良好密封效果主要取決于O型圈尺寸與管溝尺寸的正確匹配，產生合理的密封圈壓縮和拉伸。
在選擇O形圈壓縮率時，應從以下三個角度考慮：
1．需要一定的密封接觸面；
2．摩擦力盡量??；
3．盡量避免變形。從以上因素不難看出，他們之間存在矛盾。壓縮率高可以獲得較大的接觸應力，但過大的壓縮率無疑會增加滑動摩擦。壓縮率過小可能是由于密封管溝的同軸度偏差和O形圈誤差不符合規定，部分壓縮量消退造成的泄漏。因此，在選擇O形圈密封件的壓縮率時，應測量各種因素。一般靜密封壓縮率大于動態密封，但極值應小于25%，否則壓縮應力明顯松動，會產生過度變形，特別是在高溫條件下。
O型圈密封商品壓縮率W的選擇應注意使用條件、靜密封或動密封；靜密封可以分為徑向密封和軸向密封；徑向密封（或圓柱靜密封）的泄漏間隙為徑向間隙，軸向密封（或平面靜密封）的泄漏間隙為軸向間隙。根據壓力介質作用于O型圈密封的內徑或直徑，軸向密封可以分為內壓和壓力兩種情況。隨著內壓的增加，O型圈密封的初始壓力降低。對于上述不同形式的靜密封，密封介質對O型圈密封的功效方向不同，因此預壓力設計也不同。對于動態密封，應區分重復運動密封或旋轉運動密封。
1．靜密封:圓柱靜密封設備與反復運動密封結構相同，一般采用W=10%～15%；平面靜密封設備W=15%～30%。
2．對于動密封，可分為三種情況；反復運動一般采用W=10～15。旋轉運動密封在選擇壓縮率時應考慮焦耳熱效應。一般來說，旋轉運動O型圈密封的內徑比軸徑大3%-5%，直徑壓縮率W=3%-8%。低摩擦運動采用O型圈。為了降低摩擦阻力，一般選擇較小的壓縮率，即W=5%-8%。此外，還應考慮由介質和溫度引起的塑料材料膨脹。通常，除給定的壓縮變形外，允許的大膨脹率為15。超出此范圍表明材料選擇不當，應改為材料的O型圈密封，或調整給定的壓縮變形率。
2.2拉伸量
O型圈裝入密封管溝后，一般有一定的拉伸量。與壓縮率一樣，拉伸量的大小也對O型圈的密封性和使用壽命有很大的影響。拉伸量大不僅會使O型圈密封件安裝困難，還會因截面直徑D0的變化而降低壓縮率，導致泄漏。
